Georreferenciamento / Escala e orientação
A integração e extração de informações geológicas de modelos virtuais 3d texturizados depende do seu preciso posicionamento e orientação no espaço.
Os modelos podem ser georreferenciados utilizando as coordenadas das imagens e/ou dos GCP’s ou podem ser transformados utilizando escala e orientação.
Primeiramente, é necessário saber se a câmera que irá obter as imagens possui GPS embarcado:
1. Câmeras sem GPS:
Pode-se optar por usar GCP’s ou Escala e orientação
2. Câmeras com GPS
Pode-se optar por usar GCP’s ou somente as coordenadas da câmera
Siga as orientações para cada caso.
GCP’s - Ground Control Points
São pontos de campo onde as coordenadas x,y,z são conhecidas. Esses pontos são utilizados para georreferenciar os modelos 3d e melhorar o processo de alinhamento das imagens.
Essa etapa é opcional e deve ser realizada sempre que for necessária alta precisão na posição, orientação e escala do modelo 3d.
Siga os passos abaixo:

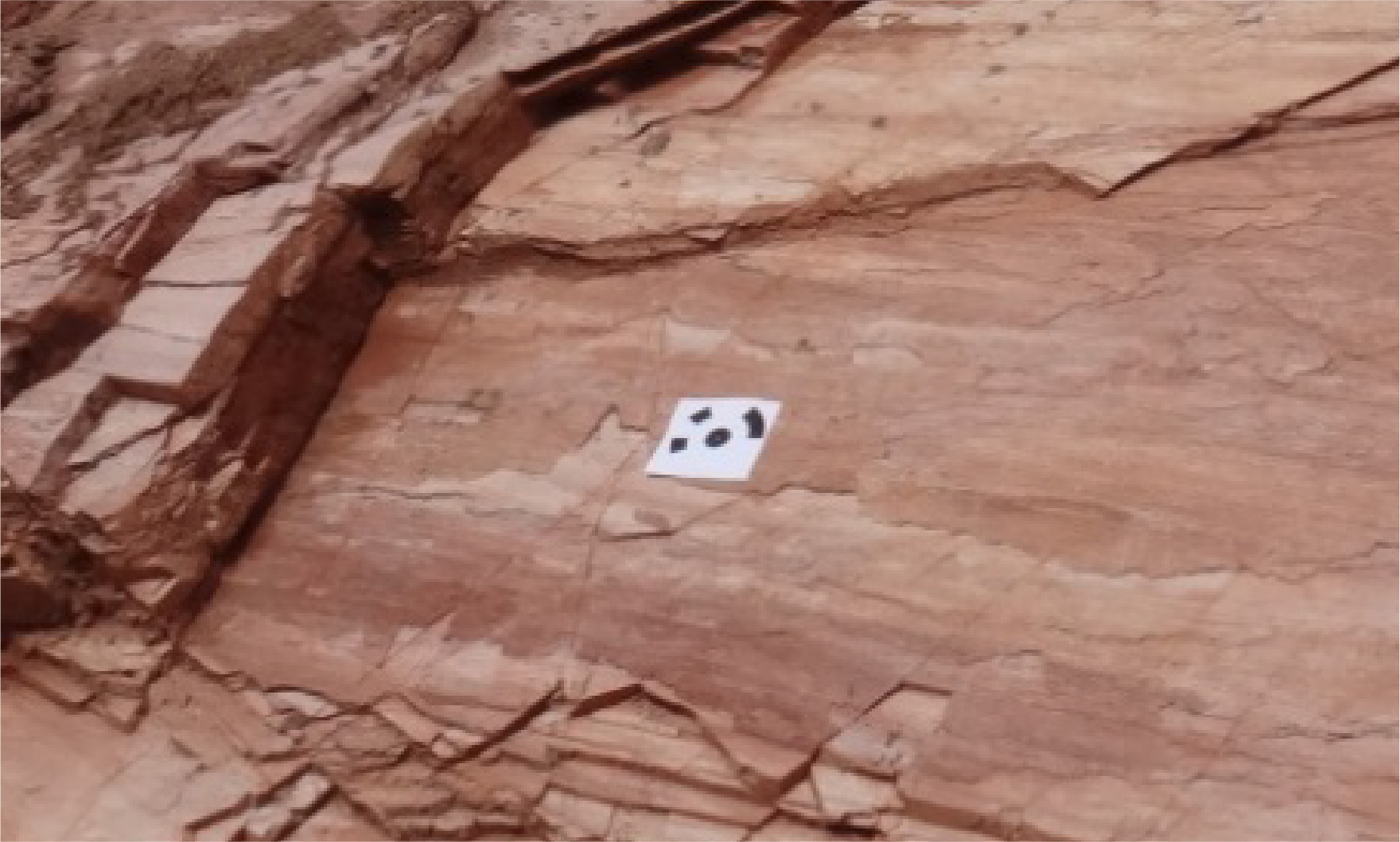

1. Posicionar marcadores de campo sobre a área que será imageada

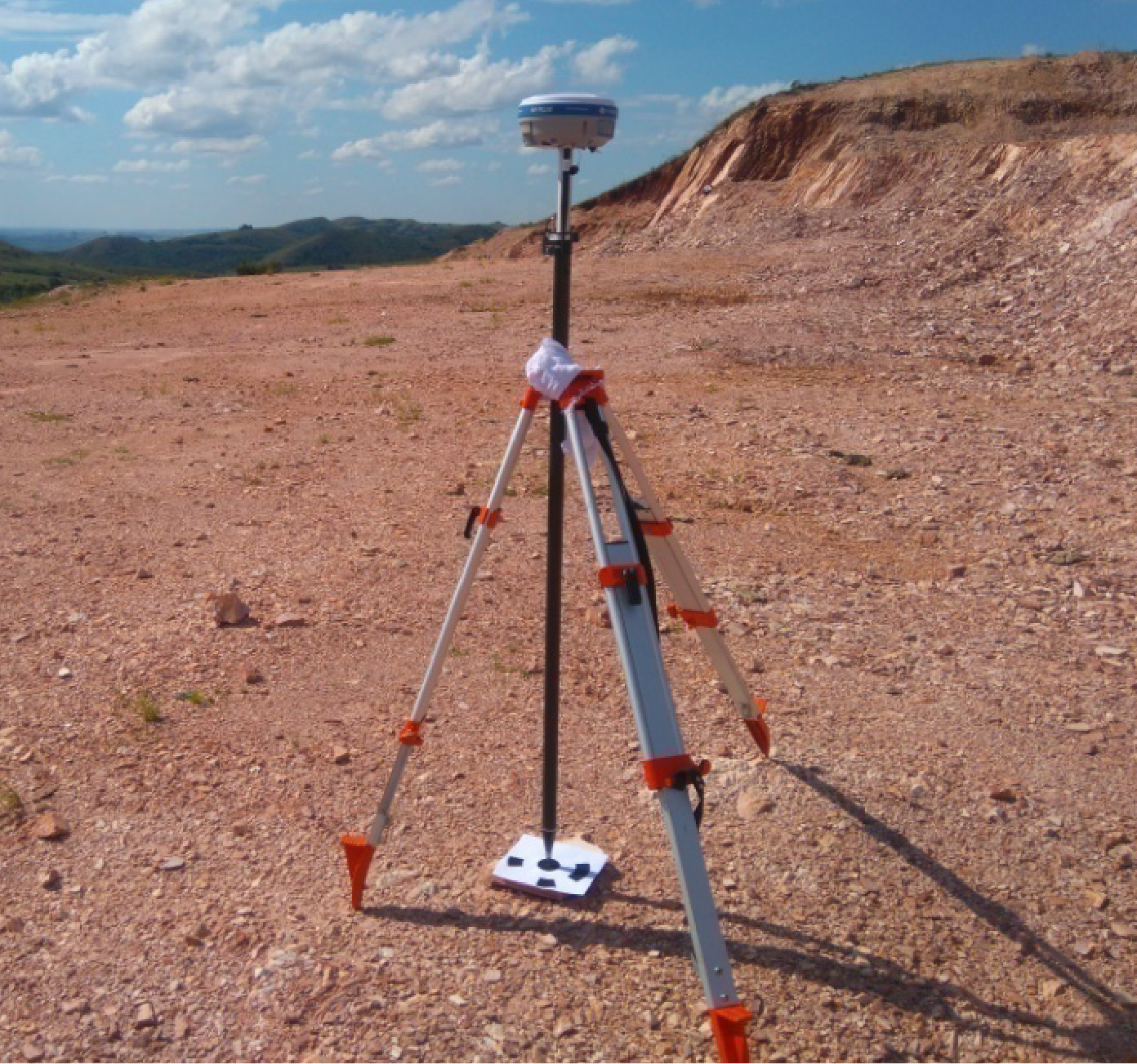

2. Determinar a coordenada dos marcadores de campo

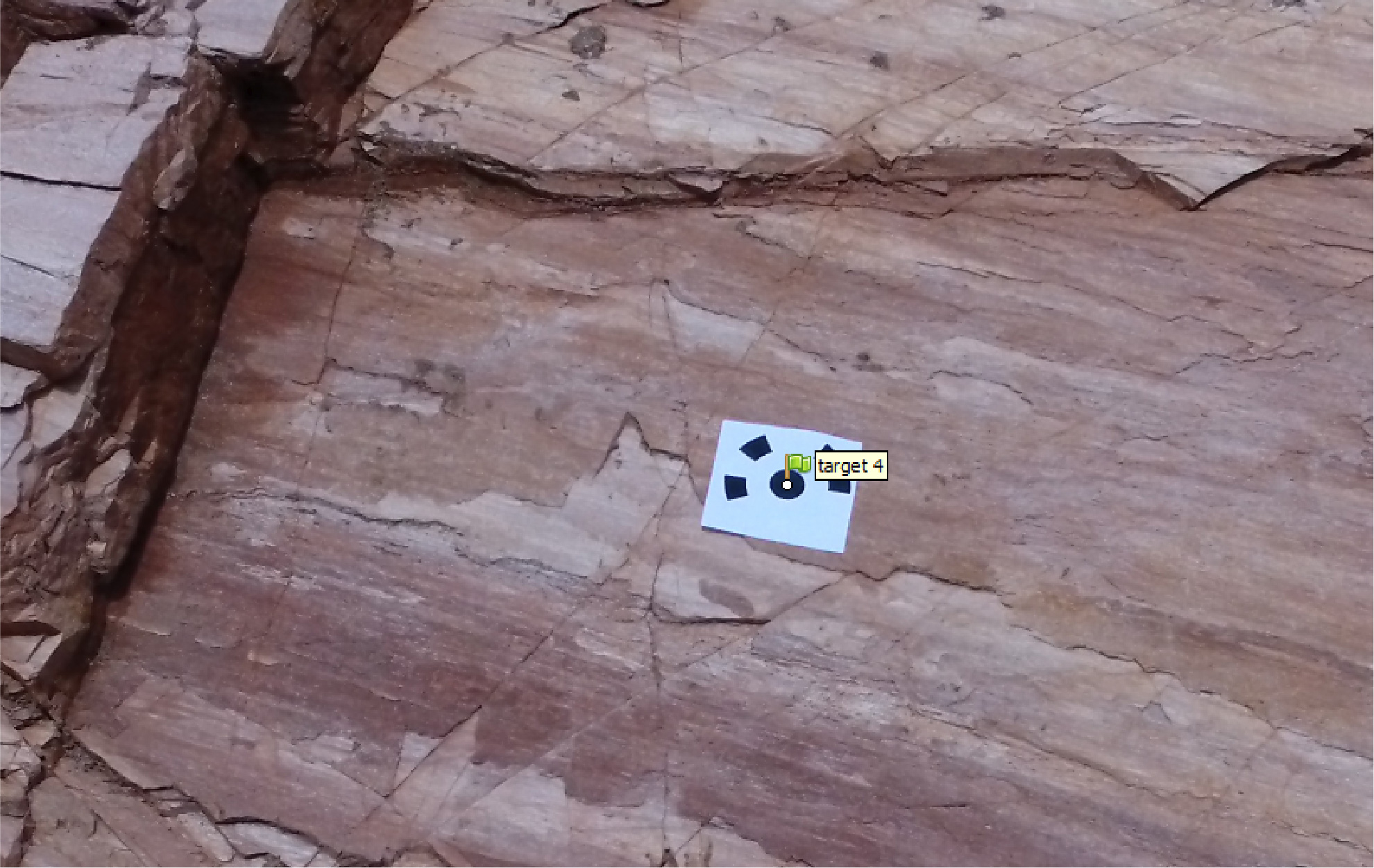

3. Identificar os marcadores de campo nas imagens após a etapa de alinhamento (ver fluxo de trabalho SfM–MVS)
Escala e orientação
Todos os modelos 3d devem incluir escalas.
Para a correta orientação e escala do modelo 3d, duas barras de escala 2d devem ser incluídas no objeto a ser imageado (afloramento ou amostra).

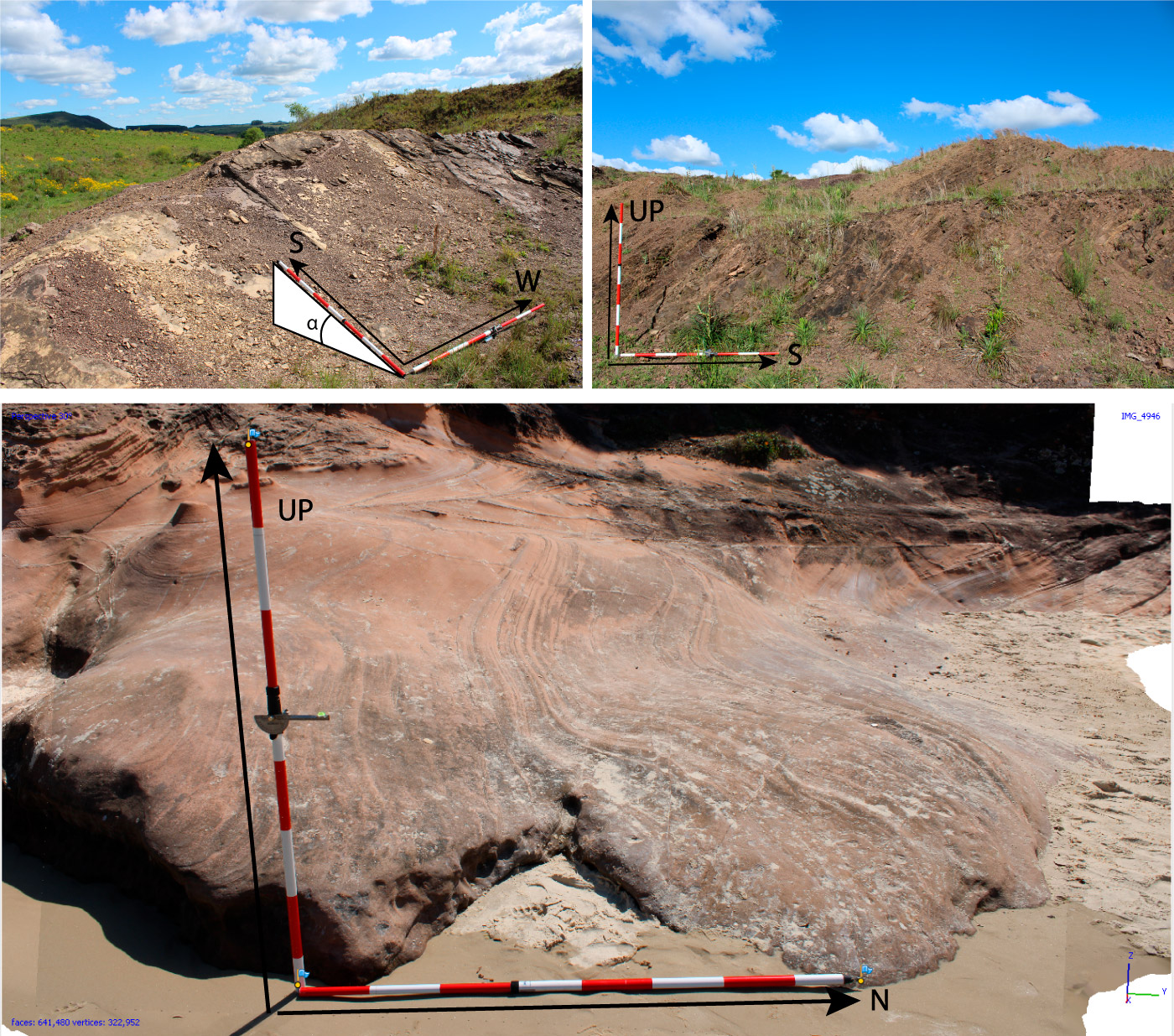

As barras devem ser orientadas preferencialmente de acordo com a direção norte–sul e leste–oeste, conforme mostrado abaixo:
Deve-se determinar a coordenada da intersecção entre as duas barras de escala e calcular a coordenada dos vértices das barras, obtendo dessa forma 3 pontos para o georreferenciamento do modelo 3d.
Mais informações podem ser obtidas no Manual do Agisoft Metashape:
www.agisoft.com
